【壓縮機網】1、  引言

　　設計是一項重要的工作，包括制藥工藝、設備、土木工程、空調、給排水、動力等，是各種專業合作的整體工作。與機械廠設計相比，制藥廠設計有許多特點。本文僅簡要介紹了制藥廠壓縮空氣系統的設計問題，并結合近年來的一些設計實踐。

　　2、  制藥廠壓縮空氣的用途和質量要求

　　2.1壓縮空氣的主要用途

　　在制藥廠，壓縮空氣主要用于液體制劑中的灌裝機、固體制劑中的造粒機、灌漿機、填料機、包裝機、印刷機、提取罐、氣體輸送、物料輸送、干燥、吹掃、氣動儀表、自動控制氣體等。在上述壓縮空氣的使用中，壓縮空氣在許多情況下與藥物直接接觸，因此在制藥廠的設計中對壓縮空氣的質量有嚴格的要求。

　　2.2壓縮空氣質量控制的必要性

　　制藥廠壓縮空氣的質量主要是控制其含水量、含油量、粉塵顆粒和生物顆粒的含量，但也要求壓縮空氣無氣味。

　　含油的壓縮空氣直接接觸藥物會污染藥物。含液滴的壓縮空氣會腐蝕管道閥門和設備，水滴銹也會污染藥物，影響藥物質量。

　　空氣中含有大量的粉塵顆粒和微生物顆粒。對于制藥行業來說，顆粒，特別是粉塵顆粒，會直接影響藥品質量，危及人們的生命安全。微生物（生物粒子）對人體的危害更大。微生物主要是指細菌和真菌。污染藥物后，不僅會使藥物本身被細菌污染和惡化。一旦誤用，無論是從腸道還是非腸道進入人體，都會直接影響人體健康，后果更加嚴重。因此，制藥廠使用的壓縮空氣必須以顆粒和微生物為主要控制對象，這是制藥廠與其他只控制顆粒的工廠（如電子、機械工廠等）的主要區別之一。

　　2.3壓縮空氣質量控制指標

　　a、GB/T13277-91《一般壓縮空氣質量等級》(ISO8573/1)可以查出儀表、自動控制等氣體的質量標準。本標準根據固體粒子尺寸和含量、水蒸氣含量和含油量四個控制指標劃分質量等級，見表1。

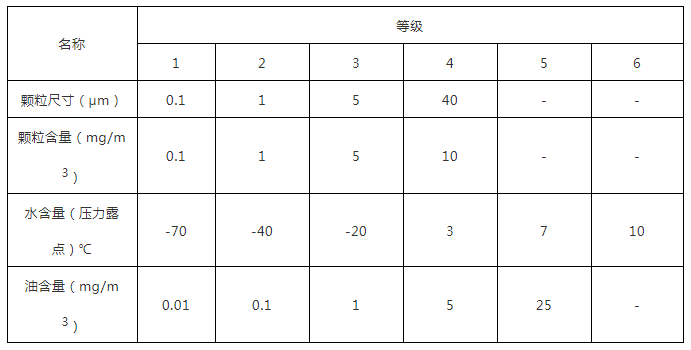

　　表1  壓縮空氣中的顆粒、油和水質等級

　　對于儀表和自動控制壓縮空氣的質量等級要求，推薦4個指標為2.3.3級，具體指標為：最大顆粒尺寸1μm顆粒含量為1mg/m3，水含量(壓力露點)為-20℃，油含量為1mg/m3。

　　b、藥用壓縮空氣質量指標

　　目前，藥用壓縮空氣還沒有相關的質量標準。ISO8573/1GB/T1327-97的國際標準明確表示，醫用壓縮空氣不包括在本標準中。大多數數數據和文獻只有定性的一般要求，缺乏具體的控制指標。

　　根據近年來的實踐，我們在工程設計中確定了制藥廠的壓縮空氣質量指標：

　　目前，醫藥工業生物潔凈室的最高等級為0.5μm、壓縮空氣的清潔等級應小于0.5μm、100級。GB/T13277-97中的1級通常用于我們的設計，即粒度為0.1。μm，0.1顆粒含量mg/m3。

　　壓縮空氣中的水蒸氣含量通常由壓力露點或常壓露點表示。為防止系統中的凝結水，露點溫度一般采用干燥的壓縮空氣管道和氣體設備，最低溫度可能增加-5～-10℃。因此，天津的壓力露點值可取5～-20℃。

　　油的含量主要是控制壓縮空氣中的油滴、懸浮油霧和油蒸氣。在我們的設計中，我們參考了國家標準中食品飲料加工對壓縮空氣質量的要求，即最大含油量為0.01mg/m3。

　　對于生物粒子，根據固體粒子指標確定0.5μm、100級時，與100級生物潔凈室微生物的控制指標相比，可以達到小于或等于1CFU/m3(培養方法和菌落數)的水平。此時，檢測到活菌的可能性很小。

　　3、  制藥廠壓縮空氣站設計設計

　　3.1壓縮空氣站工藝流程的確定

　　確定制藥廠壓縮空氣站的工藝流程

　　制藥廠壓縮空氣站的工藝流程如下：吸氣過濾器-空氣壓縮機-后冷卻器-儲氣罐-前過濾器-精密過濾器-干燥裝置-后過濾器-除臭過濾器-滅菌過濾器-輸氣管網

　　根據制藥廠的不同規模、空氣壓縮機的不同類型和壓縮空氣質量的不同要求，選擇上述工藝流程。在設計過程中，應仔細研究和分析用戶的氣體指標要求和氣體特性，然后制定合理的壓縮空氣站工藝系統。

　　3.2確定空壓機類型

　　常用的空氣壓縮機有活塞式、螺桿式和離心式。離心式空氣壓縮機單臺容量大，調整范圍70～100%在 喘振容易發生在小氣量時，因此該型號不適合制藥廠。雖然活塞式空氣壓縮機價格較低，但機組結構尺寸大，混凝土基礎堅固，易損件多，維護工作量大，噪聲振動大，自動化水平低，近年來制藥廠較少使用。螺桿式空氣壓縮機結構尺寸小，基礎輕，無脈沖氣流，振動噪聲低，維護量小，自動控制水平高，所以我們在制造 螺桿式空壓機主要用于制藥廠的設計。

　　3．3.干燥裝置的選擇

　　制藥廠對壓縮空氣水的要求不同，如小型自動化水平較低的中藥廠，壓縮空氣壓力露點5～10℃。對于自動化水平較高、氣動控制儀器和裝置較多的大中型制藥廠，要求壓縮空氣的壓力露點達到-20～-40℃。

　　壓縮空氣的干燥方法一般可分為冷凍式和吸附式。當壓縮空氣的壓力露點大于或等于3℃時，采用吸附干燥機或冷凍+吸附組合干燥裝置。

　　此外，應注意的是，在選擇干燥裝置時，不僅要根據銘牌數據選擇設備，還要考慮壓縮空氣溫度、壓力和環境溫度對干燥器輸出的影響。

　　3．4過濾器的選擇

　　凈化系統中常用過濾器的分類、工作原理、結構及作用見表2。

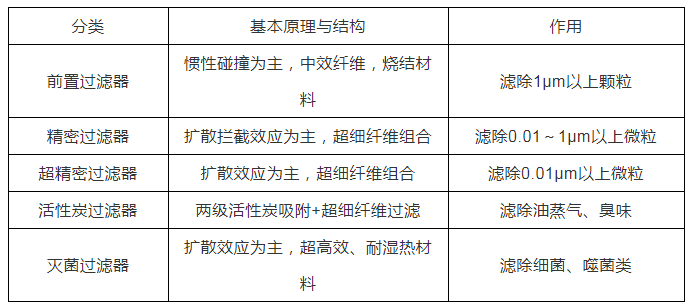

　　表2  壓縮空氣過濾器的分類、原理、結構和功能

　　過濾器的選擇應根據其不同的功能、性能和精度進行組合，并根據壓縮空氣的溫度和壓力進行修正。

　　3.5空壓站系統及站房設計

　　在空壓站的工藝系統設計和站房布置中，應考慮以下問題：

　　A、 使用冷凍干燥機時，前過濾器應布置在干燥機上游，避免壓縮空氣中大量固體粉塵、油污、油蒸氣等雜質直接進入干燥機，惡化干燥機的工作狀態。

　　B、 使用吸附式干燥機時，上游應設置除油過濾器，過濾壓縮空氣中的油污，防止干燥劑“中毒”失效。下游應設置后過濾器，以消除干燥劑粉塵等污染。

　　C、 使用冷凍干燥機時，還應注意空氣壓縮機的排氣溫度。如果空氣壓縮機的排氣溫度超過冷干燥機允許的進氣溫度，則應選擇高溫冷干燥機。

　　D、  站房通風設計

　　在制藥廠空氣壓縮站的設計中，我們通常使用風冷螺桿壓縮機進行室內吸氣，此時車站的通風措施非常重要。由于通風不足，空氣壓縮機的流量會下降，無法達到額定的輸出。室溫過高會使空氣壓縮機難以啟動，但也會導致空氣壓縮機罩內的熱積累，導致電機過熱甚至燒壞，從而導致火災風險。

　　對于空氣壓縮站的通風，我們設計的常用方法是在空氣壓縮機房外墻下方設置進氣口（百葉窗），百葉窗的數量和面積根據車站的容量確定。百葉窗與室外地面的距離一般大于或等于300mm， 為防止濺雨，百葉窗應盡可能朝向陰涼面，避免與排氣口設置在同一側，防止冷熱空氣短路。將排氣管安排在風冷式空氣壓縮機的冷卻風排氣出口處，將冷卻風引至室外。同時，在空氣壓縮機房外墻設置機械排氣扇進行全室通風。通過上述措施，有效降低了空氣壓縮機之間的溫度，從而保證了空氣壓縮機及其輔助設備的正常運行。

　　4、  車間及廠區壓縮空氣管網設計

　　制藥廠車間壓縮空氣管道一般采用架空敷設，主要干管和支管敷設在技術夾層內，無菌清潔區域的明管、立管和閥門應盡可能減少。工廠管道可采用架空或直埋敷設，直埋敷設應根據土壤腐蝕采取防腐措施。

　　管道及其閥門附件采用不銹鋼，最好采用00cr17Ni14mo2(316L)不銹鋼，必要時可進行內外拋光。

　　使用不銹鋼管時，不銹鋼管不得直接接觸碳鋼管架，以免因電位差而腐蝕核心。因此，管架應涂上良好的絕緣漆，或在管道和管架之間墊上其他絕緣材料，如石棉板、橡膠板、塑料板等。
