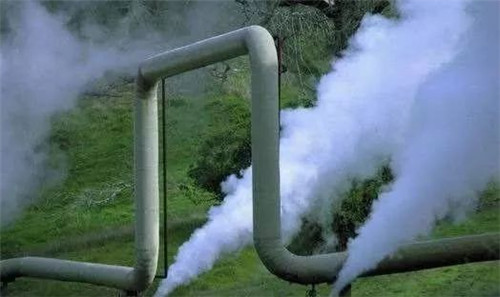

【壓縮機網】我們經常在蒸汽管道上看到這樣的場景，顯然可以“直”管道突然彎曲，相信很多人看到像我這樣的懷疑，這不是“蛇”，否則，管道運行設計有自己的原則，讓你了解蒸汽管道彎曲的作用。

　　蒸汽管道分為兩種工作狀態，一種是高溫，另一種是環境溫度。在冷熱交替變化中，由于熱膨脹和冷收縮原理，會產生位移和應力。管道越長，位移和應力越大。為了防止管道損壞，需要采取措施避免，因此有這個彎曲，也稱為“膨脹節”， 用于吸收管道的軸向膨脹位移，還需要避免混凝土梁柱，一舉兩得。

　　我國對膨脹節有相關規定，如《采暖通風與空調設計規范》4.8.第十七條；加熱管道必須計算其熱膨脹。當管段的自然補償不能滿足要求時，應設置補償器。其他要求，如電力化工設計規范，甚至需要軟件計算，如電廠設計院通常使用GLIF，而化工設計院通常使用Caesar 等等。

　　安裝前應計算補償金額，安裝過程需要冷拉，特別是主蒸汽出口，支架也非常重要，滑動、固定支架重點檢測，廠房應盡可能使用自然補償。

　　那么管道的膨脹有多長呢？根據測試計算，1米長，加熱100度左右，膨脹1.2mm。有些行業的管道，如電廠，升溫可達500-600度以上。這時1米就要膨脹7-8毫米了。金屬是一種可拉但不能壓縮的材料。想象一下，軌道在環境溫度下的溫差為50度，早期軌道也突出。后來，分段軌道被用來解決這個問題。管道通常是幾百米甚至幾十公里，冷熱變化，會產生很大的應力，應力超過管道的極限，管道自然難以忍受，可能會產生嚴重的后果。

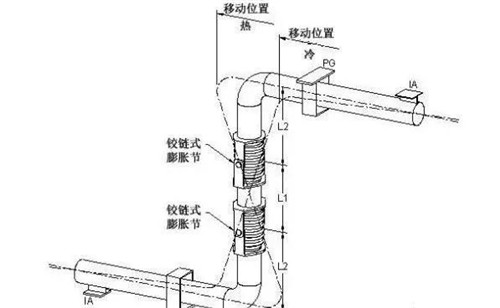

　　當自然補償不能滿足管道要求時，我們通常使用補償器進行補償。補償器能吸收管道軸向、橫向和角度的冷熱變形，減少設備振動對管道的影響。蒸汽管上的U型段也與此類似。
