【壓縮機網】壓縮空氣已成為僅次于電力的第二大動力能源，是現代工業生產、制造和施工中極其重要的工藝氣源。然而，在許多情況下，單獨的空氣壓縮機不能直接使用，而是由干燥機、儲氣罐和管道組成的完整的壓縮空氣系統。儲氣罐是壓縮空氣系統中不可缺少的配套附件之一，直接影響壓縮空氣系統的穩定性和經濟性。

　　儲氣罐是壓縮空氣離開壓縮機后接收和儲存壓縮空氣的設備。它由罐體、安全閥、壓力表、法蘭、接管、支架、污水出口等部件組成，在壓縮空氣系統中起著穩定系統壓力的作用。正常情況下，儲氣罐的污水出口閥主要排放水和微量油。

　　儲氣罐標準

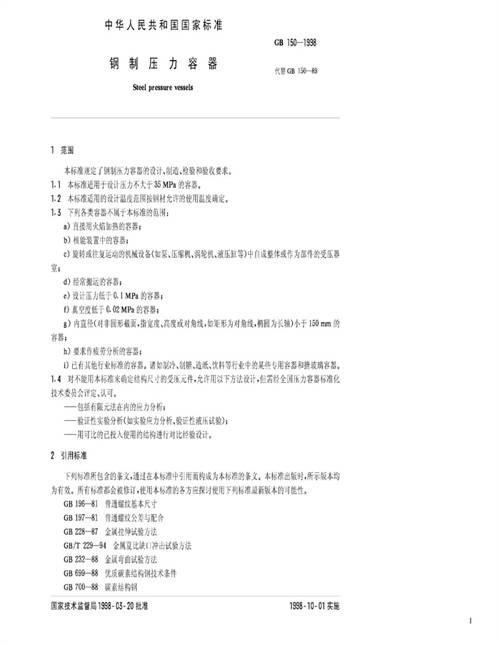

　　儲氣罐的產品制造和驗收標準《GB 150-1998 鋼制壓力容器

　　儲氣罐分類

　　壓縮空氣儲氣罐是一種簡單的壓力容器。儲氣罐有多種尺寸和規格。根據材料結構，有四種容器：不銹鋼垂直、碳鋼垂直、不銹鋼水平和碳鋼水平。用于接收來自空氣壓縮機的壓縮空氣，并在壓力下儲存，供氣端使用。

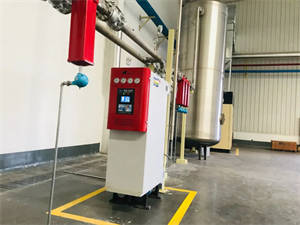

　　(不銹鋼立式)

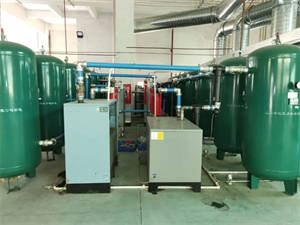

(碳鋼立式)

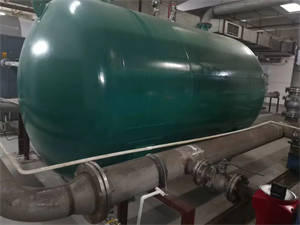

(碳鋼臥式)

　　壓力容器的技術指標

　　《特種設備安全監督條例》將壓力容器的技術指標定義為以下三點：

　?、?工作壓力≥0.1MPa（表壓）；

　?、?內直徑≥體積為0.15m≥0.025m?；

　?、?盛裝介質為氣體和液化氣體。

　　(所以壓縮空氣儲氣罐大部分屬于壓力容器，需要年檢1立方米以上)

　　儲氣罐的作用

　　為什么要在壓縮空氣系統中配置儲氣罐？空氣壓縮機配置儲氣罐是為了穩定氣壓，發揮緩沖作用。在壓縮空氣系統中配置儲氣罐可以有效地提高系統的使用效率，其作用可以簡單地概括為儲氣量、穩定氣壓、冷卻和凈化。

　?、?儲氣量：為壓縮空氣提供臨時儲氣是儲氣罐的主要功能。當空氣壓縮機不運行時，儲罐中儲存的空氣也能滿足燃?xì)庠O(shè)備的需要，確保更穩定的燃?xì)庀摹?/p>

　　② 穩定氣壓：空氣壓縮機工作時氣壓不太穩定。配備儲氣罐，空氣壓縮機輸出的壓縮空氣有緩沖儲存空間，可有效降低空氣壓縮機加載卸載頻率和管道內氣體脈動，控制系統氣壓在理想值范圍內。

　　③ 冷卻凈化：儲氣罐作為儲存設備，當空氣停留或緩慢流動時，隨著時間的推移，會自然冷卻，沉淀凝結水，沉淀液體凝結水和油蒸氣凝結油、顆粒雜質等混合物聚集在罐底。

　　儲氣罐的選型原則

　　V=空壓機總流量Q的20%~30%m3，流量單位為m3/min，大不小，最小不小于總流量的10%m3。當末端氣體消耗波動較大時，應選擇較大的儲氣罐儲存更多的壓縮空氣，以避免因氣體消耗波動而影響氣流穩定性。

　　儲氣罐的安裝

　?、?吸附式干燥機前端應設置壓縮空氣系統中的濕儲氣罐，后端應設置干儲氣罐。

　　② 儲氣罐最好安裝在室內，不具備室內安裝條件，可選擇室外儲氣罐，安裝在室外，同時避免暴露。

　?、?濕式儲氣罐應配備可靠的自動和手動排水閥，以確?？煽亢推椒€(wěn)的排水。

　?、?手動排水閥應安裝在干式儲氣罐中，便于檢查。

　?、?若只有一個儲氣罐，則應設置為濕罐，有利于穩壓、降速、降溫、排水，減輕后端干凈化設備的負荷。

　　注意事項

　　在配置和使用儲氣罐時，壓縮空氣系統需要做好以下日常維護工作：

　　① 檢查壓力是否正常，是否泄漏；

　?、?檢查確保排水順暢；

　　③ 合格安全閥及時年審，定期更換；

　　④ 每天檢查儲氣罐周圍是否有腐蝕性氣體和流體。

　　總結

　　儲氣罐在我國國民生產生活各個領域的普及程度都很高。由于它可以壓縮空氣，具有儲氣量、穩定氣壓、冷卻凈化等一系列特點，如果操作合規，定期維護，壓縮空氣系統在后續時間內配置儲氣罐將是一項經濟效益較高的投資。因此，合理配置儲氣罐直接影響壓縮空氣系統的穩定性和經濟性，應給予足夠的重視。

　　來源：貝騰科技貢獻

　　貝騰科技是壓縮空氣干燥凈化設備的供應商，涵蓋六大系列產品：干燥凈化一體機、模芯吸附干燥機、激光切割專用干燥機、朝宇冷干燥過濾器、微機、高效精密過濾器。
