【壓縮機網】一般來說，螺桿式空氣壓縮機以三條線路為指導，從氣路、油路、電路三個方面入手，然后根據螺桿式空氣壓縮機的實際圖片逐一比較。我們對空氣壓縮機的基本結構有一個非常直觀的了解。接下來，我將解釋螺桿式空氣壓縮機的氣路：

　　關于螺桿空壓機氣路

　　每臺空氣壓縮機都有完整的空氣回路、電路和油路，但一些小型生產工廠會在工作和材料上偷工減料，減少相關部件。您可以根據公司生產的螺桿式空氣壓縮機比較以下空氣回路所需的設備：

　　1)過濾網

　　（部分化工企業，生產環境差，經常有腐蝕性氣體，所以空氣壓縮機進口必須放置在空氣清潔的地方，其他大型企業將建立獨立的空氣潔凈室，腐蝕性氣體損壞空氣壓縮機內部結構，空氣壓縮機長期暴露在腐蝕性氣體中，會出現故障，嚴重可能導致空氣壓縮機部件損壞，不能正常工作）

　　2)空氣過濾器

　　(有的廠家只安裝濾芯，總成不安裝)

　　3)進氣閥

　　(由閥體、旋轉止回閥、蝶閥和控制氣缸組成。)

　　4)主機

　　5)單向閥

　?。▎蜗蜷y是指流體只能沿進水口流動，但出水口介質不能回流，通常稱為單向閥。單向閥也被稱為止回閥或止回閥。用于防止液壓系統中的油流反向流動或氣動系統中的壓縮空氣反向流動。單向閥有直接和直角閥。直接單向閥安裝在管道上。直角單向閥有三種形式：螺紋連接、板式連接和法蘭連接。）

　　6)儲氣罐

　　(直立儲氣罐一般有隔板，而臥式儲氣罐一般沒有隔板)

　　7)油氣分離器

　?。ㄓ蜌夥蛛x器是將油井生產的原油與伴隨的天然氣分離的裝置。油氣分離器放置在潛油離心泵和保護器之間，將井液中的游離氣體與井液分離，液體送至潛油離心泵，將氣體釋放到油管和套管的環形空間中。）

　　8)最小壓力閥

　　(最小壓力閥由閥體、閥芯、調節螺母、彈簧、密封元件等組成。)

　　9)后冷卻器

　　(空壓機輸出的壓縮空氣溫度可達180℃，在此溫度下，空氣中的水分完全呈氣態。后冷卻器的作用是將空壓機出口的高溫空氣冷卻到40℃以下，將大量水蒸氣和變質油霧冷凝成液體水滴和油滴，以去除。)

　　10)汽水分離器

　　(汽水分離器為壓力容器結構碳鋼或不銹鋼設備，接口類型為法蘭結構DIN16/DIN25/DIN40;蒸汽水分離器必須安裝在水平管道上，排水口垂直向下，所有直徑的蒸汽水分離器都配備了安裝支架，以減少管道承載能力。為保證分離液體的快速排放，應將合適的疏水閥組合連接到汽水分離器底部的排水口。這種閥門一般應水平安裝在管道中。)

　　11)出口閥

　　(出口閥是在調節流量、開啟和停機維護過程中將泵與系統隔離并切斷的部件。)

　　此外，對于控制進氣閥的電磁閥，不同的制造商也有不同的控制方法，一般使用國外品牌的電磁閥，我們的紫色壓縮機一般使用意大利ODE電磁閥。

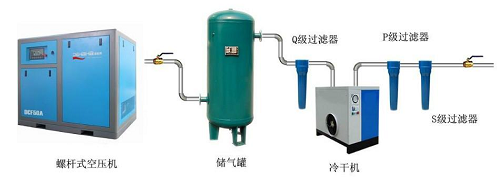

　　以上內容是螺桿空氣壓縮機氣路的基本部件，中間連接管為響應國家環保節能的號召，部分廠家為了省錢、材料，直接連接空氣濾芯和進氣閥，這是一個非常糟糕的設計，往往管道設計由于一些細節導致客戶不滿意，失去了合作的機會。
